美女解开机皇的绝密!诺基亚N95详尽网友拆解
2007-07-25 11:59 出处:pconline 作者:晓林 责任编辑:linxinwei

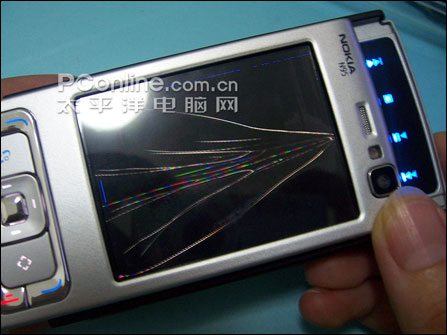

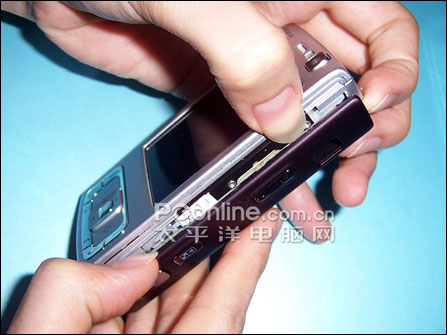

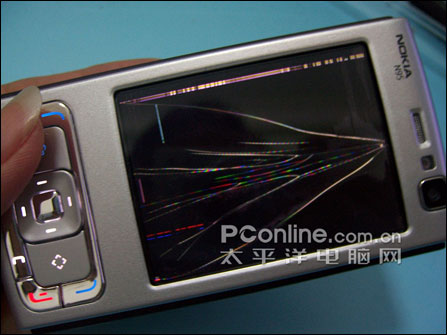

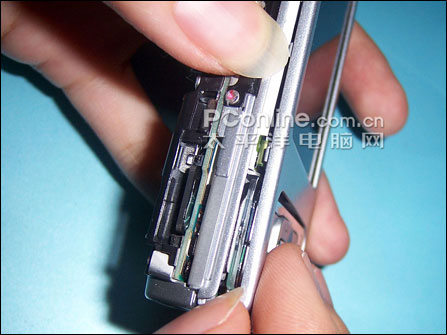

1回顶部 诺基亚N95的上市对于诺基亚乃至于整个手机行业都具有特殊的意义,它的出现可以说是重新定义了“手机”这个概念,诺基亚N95完美的演绎新一代多媒体电脑手机的概念,融合了许多创新元素及尖端技术,独特的双向滑盖设计,内置GPS导航模块、500万像素CMOS摄像头、卡尔·蔡司认证镜头、WIFI模块等。不过,很多实际使用过诺基亚N95用户都反映过这部手机非常脆弱,特别是上滑盖容易断裂,这到底是普遍存在问题还是个体差异呢?下文我们就以N95换屏幕的全过程图解,为大家揭密这款被奉为神物的N95。 诺基亚N95上市的时间不长,而且售价相对高昂,实际使用该机的用户有限,就是在这有限的用户群中,接触到一个运气不佳的用户。该用户刚刚购买诺基亚N95不足三周,液晶屏就因为意外而爆裂了(据他本人说是车门夹的)。这部不幸的N95到了维修人员的手上,借助给N95更换屏幕的机会,给大家展示一下N95的内部构造如何。本文特别感谢论坛版主6巷7号版主MM提供的拆机照片及相关资料,能让我们有幸见识一下到底机皇的“裸体”如何。笔者也冒着“生命”的危险,将6巷7号的真人玉照展示给大家^_^。 6巷7号美女版主 从下图可以明显看出,这台N95的屏幕被外力挤压出现很多裂痕,在这样的情况下开机,所有的键盘背光正常亮起,可以正常通话,仅仅是屏幕不能正常显示内容。 键盘灯正常亮起,屏幕无显示 首先是取下电池舱后盖和电池,然后从机身侧面利用指甲把整个后盖橇下来。特别提醒,这种撬最好的工具就是指甲,不易给外壳留下划痕。 用指甲橇下电池后盖

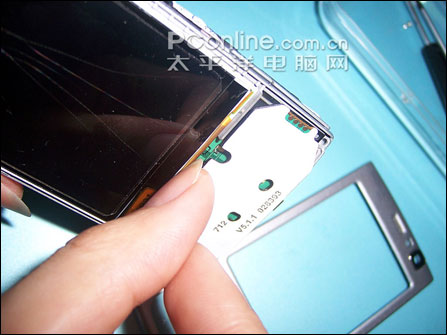

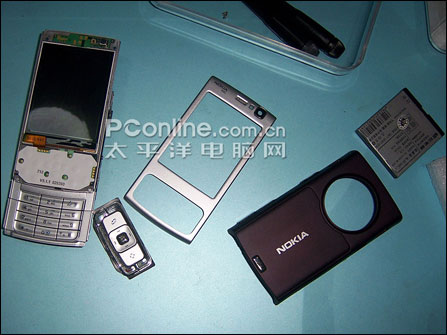

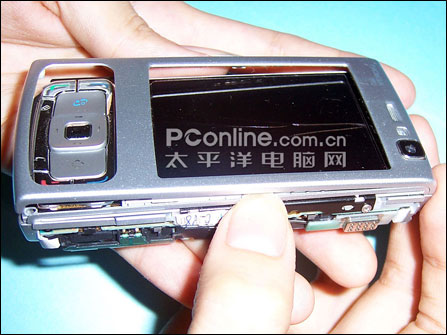

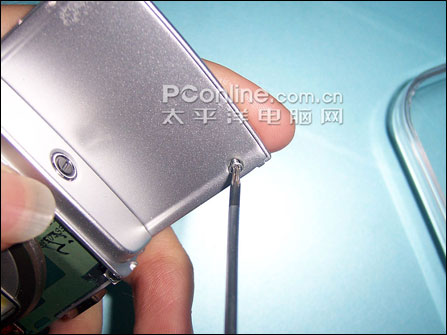

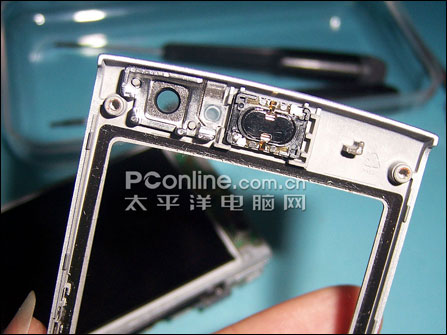

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 2回顶部 推开滑盖,用螺丝刀旋下上滑盖背面的固定螺丝。 旋下上滑盖背面的固定螺丝 利用指甲把正面板和上滑盖之间的暗卡撬开,取下正面板,可以看到正面板背面的听筒部分。 利用指甲和螺丝刀拆下正面板 下图是N95的未完全分解,包括了初步拆解的机身、正面板、上滑盖键盘、机身后盖和电池。 诺基亚N95未完全分解

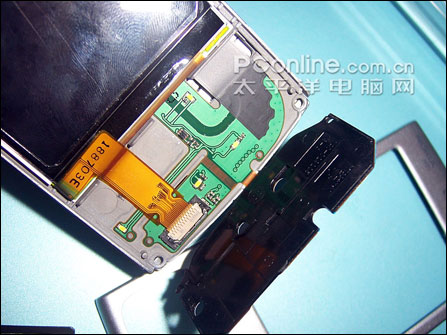

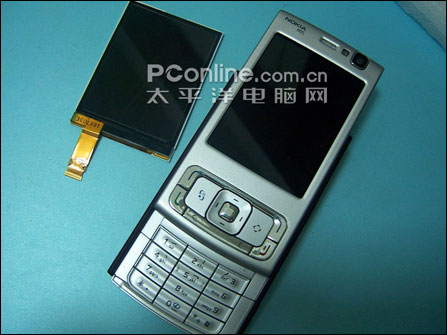

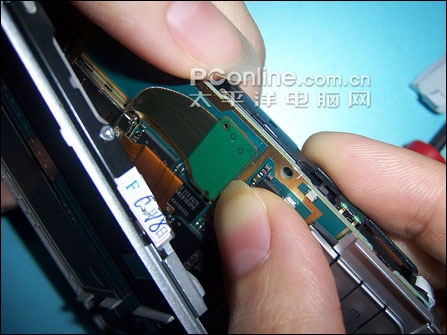

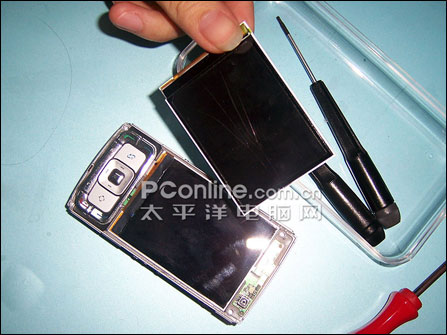

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 3回顶部 要更换破损的屏幕,当然是要准备一块全新的液晶屏,下图是破裂的屏幕和新液晶屏对比。 新液晶屏和破损液晶屏对比 把上键盘的键盘区域揭开,就能发现隐藏在其下方连接屏幕和主板的排线。这个排线和屏幕连接端非焊接连接,可以直接拔下来,特别提醒,这里动作一定要轻,别把排线搞断。 拆下上滑盖的键盘就能发现隐藏在其下方的屏幕排线

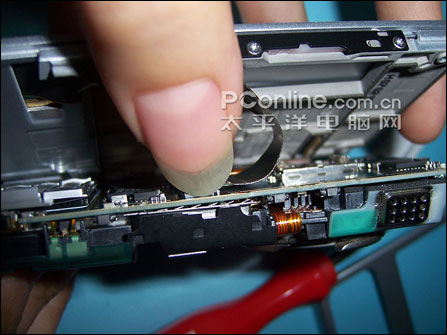

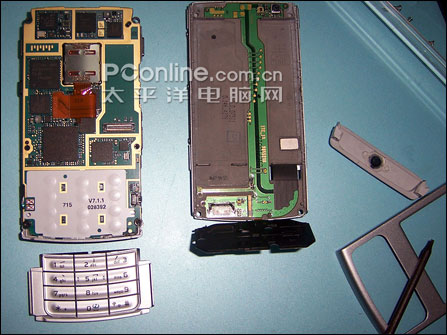

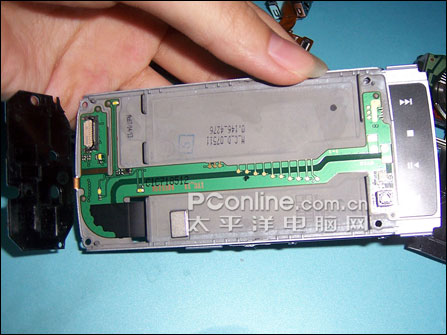

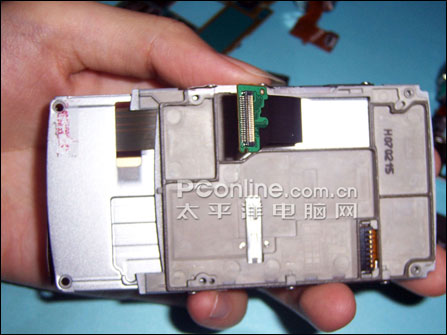

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 4回顶部 如果仅仅是更换这块破损的屏幕,上述的操作就行了,倒序装回外壳就可以了。但是拆N95如此高端的手机,机会难得,怎么能这么轻易地就放过这部N95呢!当然要继续进行完全拆机,看看这部手机到底有什么内涵和不同。特别提醒,上滑盖和下滑盖也是通过一个柔软的排线进行连接的,分解上下滑盖的时候动作一定要轻。 继续拆解 下图是上下滑盖分开之后的样子,可以明显看到上滑盖背面的排线,下滑盖上有着数字键盘。 N95的上下滑盖内部面貌 再来一张上滑盖正面的特写,还能发现有电路排练和很多金属触点和音乐播放快捷键。 诺基亚N95上滑盖的正反两面

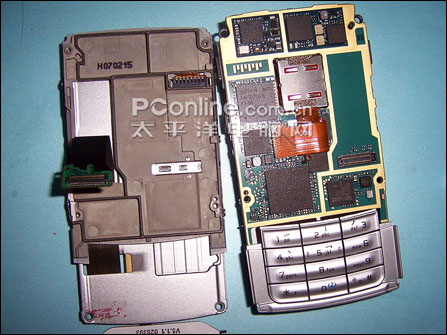

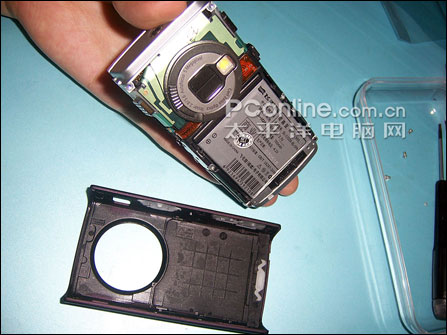

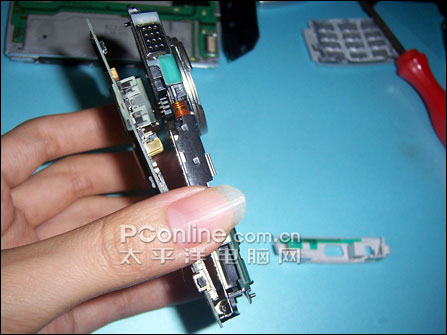

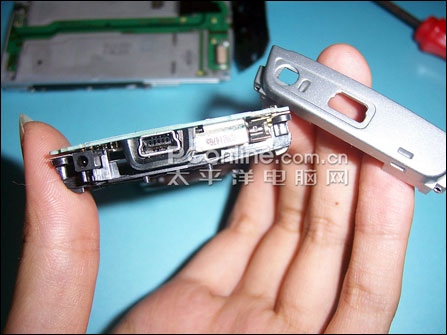

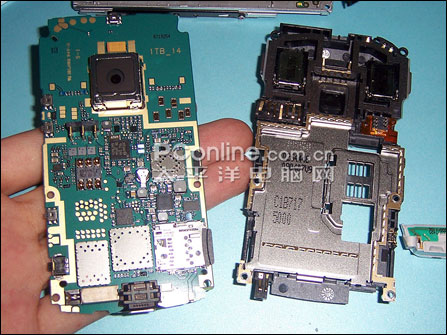

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 5回顶部 取下下滑盖的数字键盘,以下就正式开始剖析N95有什么真正的内涵。 即将接触到N95最具内涵的部件 分开后的下滑盖上,可以看到很多电子元件和接口,下滑盖两侧有几颗螺丝,一一拧下,就能取下主板部分。 拆解主板部分 机身底部特写,取下机身底部的银色外壳。 诺基亚N95机身底部接口特写 准备将主板部分和下滑盖分离,主板部分和最下层的部分都是通过触点连接的,没有通过排线连接,分离非常简单。 主板和外壳分离

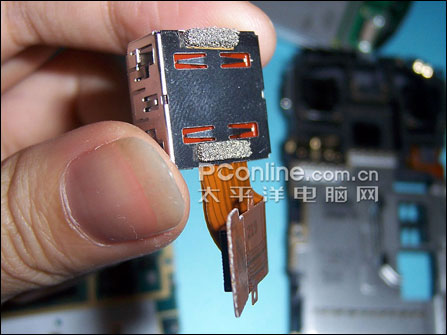

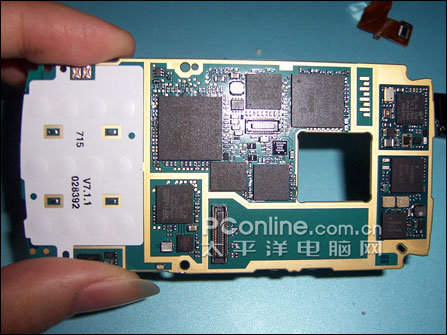

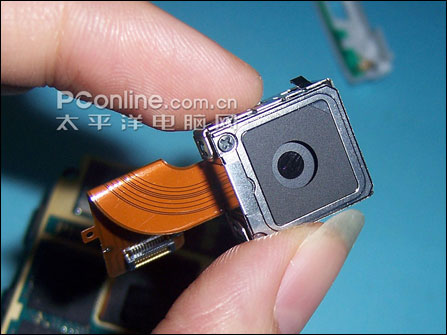

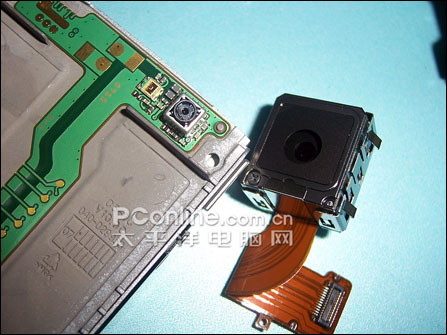

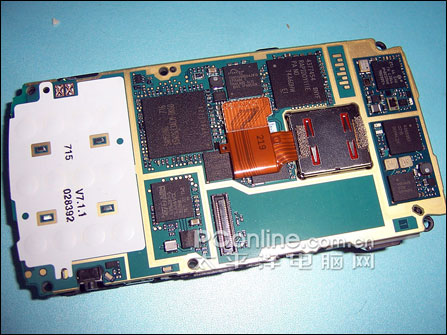

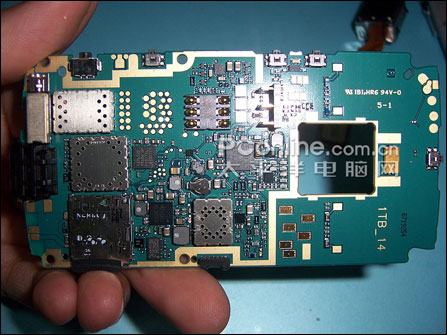

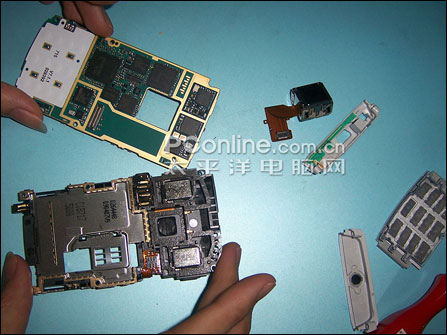

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 6回顶部 以下几张图片是N95主板的正面和背面,可以看到内嵌与主板中的500万像素的摄像头模块。N95的主板做工精细,字库、处理器、内存等等都是使用了严密的保护。轻微的摔打根本不会波及到内部,出现接触不良的情况。 诺基亚N95主板特写 下面两张图是N95的这颗500万像素的摄像头模块特写,这颗支持自动对焦的摄像头模块的体积惊人,比一般的摄像头要大很多。 诺基亚N95的摄像头模块体积惊人 把N95机身的500万像素的摄像头模块和正面的30万像素的视频通话摄像头进行对比,可以明显看出两者之间在体积上的巨大差异。 诺基亚N95主副摄像头对比

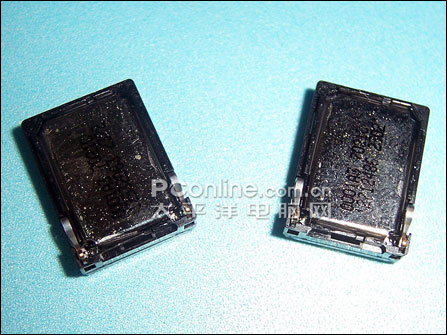

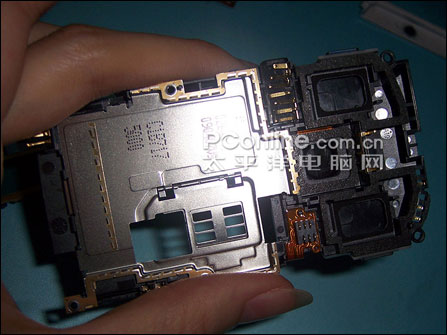

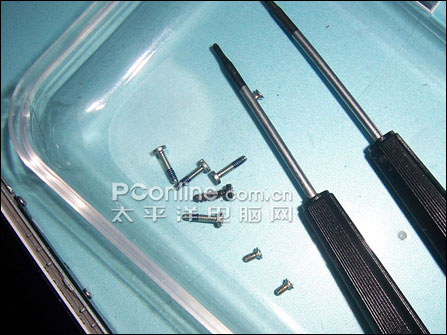

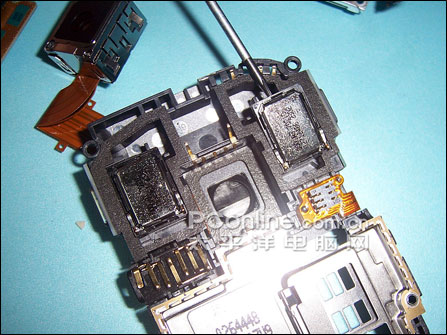

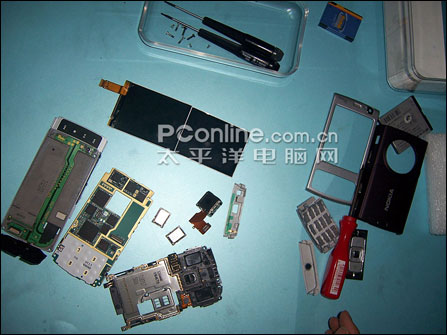

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 7回顶部 我们知道N95使用的是双扬声器配置,下面就带大家看看机身内的这两个扬声器是什么样子。用螺丝刀小心地把这两个扬声器橇下来。值得一提的是,N95的这两颗表现让人非常满意的扬声器在型号上是和N73的双扬声器是完全相同的,虽然两者在扬声器出孔的外观有着巨大的差异。 诺基亚N95使用的是和N73一样的双扬声器 笔者之前拆解过不少诺基亚手机,对于诺基亚手机大多数是使用分层设计的理念是接触过多次。N95同样是使用该类设计,下图是扬声器所在的这个层面上特写,我们可以看到除了扬声器模块之外,SIM卡槽、电池触点、振子都是在这里。 诺基亚N95最下一层机身外壳特写 到此,估计大家对N95的内部构造是有了详细的了解了,下面来张N95完全分解的全家福。这里也给喜欢拆解手机的用户提醒一下拆下的螺丝一定要放好,别看这小东西不起眼,丢失一个就会非常麻烦。 诺基亚N95拆解后的全家福

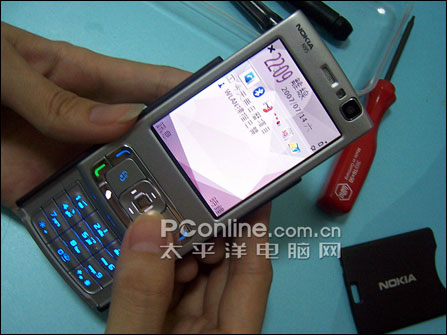

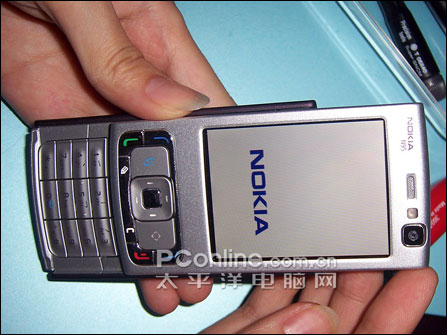

相关文章 更多PCclub精彩内容请点击这里进入 欢迎投稿网友评测 8回顶部 本次拆解进行得差不多了,当然不能忘记正题,得把破损的液晶屏更换掉。拆机容易装机难,看着这么一堆零件,组装成原来的样子可不那么简单,大家要注意。 成功更好N95破损的液晶屏 组装完毕,开机试用一下,看看是否会有接触不好或者是遗漏的零件未组装完毕。试机完毕,本次换屏非常成功。 开机使用换屏后的N95 小结 拆机过程中一定不能粗暴只用蛮力,除了必备的螺丝刀等金属工具之外,拆机的心态要心平气和,胆大心细。在文章最后,再次感谢6巷7号版主MM的细心拆解(那双手可真的是她的哦^_^)以及提供图片与相关资料。(点击查看论坛原帖:N95液晶爆裂,六巷七号换液晶实录,顺便给大家看看95的拆机图) |
-
